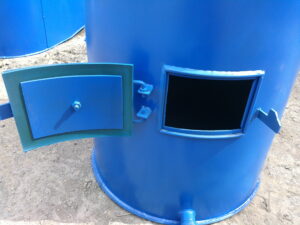

Аппарат золосмывной
Аппарат золосмывной
Аппарат золосмывной
Аппарат золосмывной
Аппарат золосмывной
  1. Золосмывной аппарат
  2. Аппараты золосмывные АЗ: АЗ-370, АЗ-520, АЗ-750, АЗ-1020
  3. Аппарат золосмывной
  4. Аппарат золосмывной
  5. Аппарат золосмывной
  6. Аппарат золосмывной
  7. Аппарат золосмывной

   Аппараты золосмывные серии АЗ предназначены для смыва золы из бункеров сухих золоуловителей и газоходов паровых котлов в системах гидрозолоудаления низкого давления. Эти устройства обеспечивают периодический или постоянный смыв, помогая поддерживать чистоту оборудования на тепловых электростанциях и в котельных. Модели АЗ-370, АЗ-520, АЗ-750 и АЗ-1020 различаются по производительности и габаритам, что позволяет выбрать подходящий вариант для разных задач.

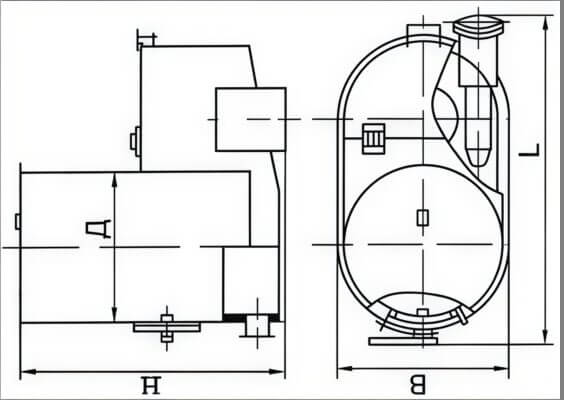

Чертёж

Чертёж аппарата золосмывного
Чертёж аппарата золосмывного

Технические характеристики

Наименование показателей Модель аппарата
АЗ-370 АЗ-520 АЗ-750 АЗ-1020
Производительность по сухой золе, т/ч 1…3 4…6 7…10 до 13
Расход воды на смыв, м³/ч 3,5…10,5 14,8…22,2 27,3…39,0 до 58
Номинальная кратность смыва, м³/кг 3,5 3,7 3,9 –
Давление воды перед соплом, МПа 0,2 0,3 0,3 0,3
Длина L, мм 850 1085 1495 –
Длина L1, мм 700 970 1380 –
Длина L2, мм 310 425 610 –
Длина L3, мм 265 310 420 –
Ширина В, мм 410 560 790 –
Ширина b, мм 130 215 300 –
Высота h, мм 150 162 195 –
Диаметр Dу, мм 370 520 750 1020
Диаметр dу, мм 152 212 317 –
Масса, кг, не более 100 145 235 –

Золосмывные аппараты для ГРЭС

   Изготавливаем золосмывные аппараты со стенкой толщиной 8 мм. Данные толстостенные аппараты пригодны для использования в котельных на ГРЭС в соответствии с требованиями ГОСТ 14249-89 «Сосуды и аппараты стальные сварные. Нормы и методы контроля» и РД 24.031.111-88 «Общие технические условия на котельное оборудование».
