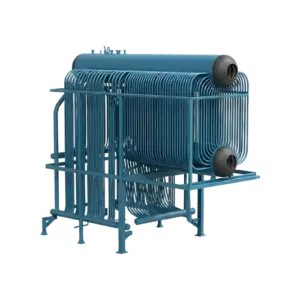

Паровой котел ДКВр-10-13ПМ (Е-10-1,4ОИ)

Описание

Паровой котёл ДКВр-10-13ПМ (Е-10-1,4ОИ) — вертикально-водотрубный многотопливный котёл паропроизводительностью 10 т/ч с рабочим давлением 1,3 МПа и температурой насыщенного пара 194 °C, оснащённый экранированной топочной камерой, камерой догорания для повышения КПД и двумя барабанами (верхним и нижним), поставляется россыпью и рассчитан на эксплуатацию с различными видами топлива, включая газ, жидкое топливо и древесные отходы.

Расшифровка наименования

• ДКВр — Двухбарабанный Котел Водотрубный реконструированный
• 10 — паропроизводительность, т/ч
• 13 — рабочее давление в барабане котла в кгс/см² (13 кгс/см² или 1,3 МПа)
• ПМ — вариант исполнения (вероятно, под древесные отходы)
• Е-10-1,4ОИ — альтернативное обозначение котла, где 1,4 соответствует давлению в МПа

Базовая комплектация в сборе

• Блок котла
• Лестницы и площадки
• Предтопок Померанцева с зажимающей решеткой

Дополнительная комплектация

Воздухоподогреватель ВП-О-300

Вентилятор ВДН-9

Дымосос ДН-10

Циклон ЦБ-49

Устройство и принципы работы

Котёл ДКВр-10-13ПМ представляет собой паровой вертикально-водотрубный котёл с экранированной топочной камерой и кипятильным пучком. Основными элементами являются два барабана (верхний длинный и нижний) и экранированная топочная камера, разделённая кирпичной стенкой на собственно топку и камеру догорания. В верхнем барабане располагаются питательная труба и сепарационные устройства, в нижнем – перфорированная труба для продувки и устройство для прогрева. Котёл оснащён системой очистки наружных поверхностей нагрева (генератор ударных волн), площадками для обслуживания и лестницами. Выход дымовых газов осуществляется через заднюю стенку. Для сжигания древесных отходов котёл комплектуется топкой системы Померанцева.

Дополнительные услуги

• Демонтажные работы
• Монтажные работы
• Замена трубной системы парового котла ДКВр-10-13ПМ (Е-10-1,4ОИ)
• Замена барабанов парового котла ДКВр-10-13ПМ (Е-10-1,4ОИ)
• Замена коллекторов парового котла ДКВр-10-13ПМ (Е-10-1,4ОИ)
• Обмуровочные работы
• Монтаж и наладку кипиа
• Пусконаладочные работы
• Перевод парового котла ДКВр-10-13ПМ (Е-10-1,4ОИ) в водогрейный режим
• Предоставление пакета документов для инспекции ростехнадзора (допуски сро)

Запасные части

• Барабан верхний
• Барабан нижний
• Поверхности нагрева / Трубная система котла
• Экранные трубы
• Конвективные (кипятильные) трубы / конвективный пучок
• Опускные и перепускные трубы
• Верхний коллектор
• Нижние коллекторы
• Пароперегреватель
• Лаз для котла
• Люк для котла
• Люк обдувочный (лючок для обдувки)
• Водоуказательные приборы
• Аппарат обдувочный

Технические характеристики

Обмуровочные материалы

• Кирпич огнеупорный ШБ‑5 — 10 000 шт. (уг.) / 12 000 шт. (ГМ)
• Кирпич кладочный ШБ‑5 — 350 шт.
• Кирпич красный одинарный — 20 000 шт.
• Мертель — 2 т.
• Шамот крупный — 1 т. (ГМ)
• Асбест распушонка — 1000 кг.
• Асбест листовой — 100 листов
• Асбест шнуровой — 6 бухт (диаметр 25–30 мм)
• Вата МКРР огнеупорная — 200 тюков
• Сетка рабица — 3 рулона (ячейка 20×20 мм)
• Металл толщиной 2 мм, размер 2500×1250 мм — 40 листов (лёгкая обмуровка)
• Металл толщиной 1 мм, размер 2500×1250 мм — 2 листа (ГМ)
• Цемент глинозёмистый — 200 кг.
• Жидкое стекло — 100 литров
• Цемент портланд — 200 кг.
• Глина огнеупорная порошковая — 5 т. (тяжёлая обмуровка)
• Песок просеянный — 20 т. (тяжёлая обмуровка)
