Паровой котел ДСЕ-4.0-14ГМ

Описание

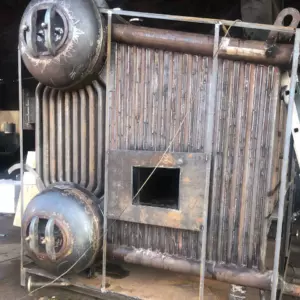

Геометрия котлов ДСЕ-2,5-14Г, ДСЕ-2,5-14ГМ похожа на D (D-образные) из-за расположения топки и конвективного пучка, в правой части которого находится топочная камера , а в левой части — конвективный пучок труб. Левый экран котлов ДСЕ-2,5-14Г, ДСЕ-2,5-14ГМ выполнен газоплотным Топка , разделена кирпичной перегородкой для разводки труб, для лучшего охлаждения сделана дожигательная камера топочных газов после которой газы попадают в конвективный пучок. В конвективном пучкетакже имеется перегородка, которая его делит на 2 части С тыла котлов, в конце конвективного пучка, ДСЕ-2,5-14Г, ДСЕ-2,5-14ГМ расположен газоход для отвода дымовых газов. В днищах барабанов размещены лазы, которые обеспечивают свободный доступ внутрь при профилактическом обслуживании труб поверхностей нагрева и проведении внутренних осмотров. С фронта котлов ДСЕ-2,5-14Г, ДСЕ-2,5-14ГМ разположена плита для крепления горелки. Котлы ДСЕ-2,5-14Г, ДСЕ-2,5-14ГМ, компануются запорной и предохранительной арматурой, контрольно-измерительными приборами для безопасности труда и для обеспечения заданных, заводских режимов. Котлы ДСЕ-2,5-14Г, ДСЕ-2,5-14ГМ поставляются одним транспортным блоком в обшивке и изоляции.

Технические характеристики

• Температура питательной воды, °С: 50
• Температура пара на выходе, °С: насыщ. 194
• Вид поставки: В сборе
• Масса котла без топки (в объеме заводской поставки), кг: 6740
• Масса котла без топки (транспортабельного блока котла), кг: 5500
• Габариты компоновки, LxBxH, мм: 4265x2400x3150
• Габариты транспортабельного блока, LxBxH, мм: 2935x2640x2750
• Расход расчетного топлива (топливо №1) , кг/ч (м3/ч — для газа и жидкого топлива): 200
• Расчетный КПД (топливо №1), %: 90
• Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2): 1,3(13,0)
• Тип котла: Паровой
• Номер чертежа компоновки: 00.8022.104
• Паропроизводительность, т/ч: 2.5
• Вид расчетного топлива: 1 — Газ
