Паровой котел КЕ-10-24-250С (ТЛЗМ)

Описание

Паровой котёл КЕ-10-24-250С (ТЛЗМ) — это двухбарабанный водотрубный котёл паропроизводительностью 10 т/ч с рабочим давлением 24 кгс/см² и температурой перегретого пара 250 °C, оснащённый топкой с механической топкой ТЛЗМ для сжигания твёрдого топлива.

Расшифровка наименования

• КЕ — Котел Энергетический
• 10 — паропроизводительность, т/ч
• 24 — давление пара, кгс/см²
• 250 — температура перегретого пара, °C
• С — тип топки (ТЛЗМ)
• ТЛЗМ — тип топки (тонкослойное сжигание с механической забрасываемостью)
• Е-10-2,4-250Р — альтернативное обозначение котла, где 2,4 соответствует давлению в МПа

Базовая комплектация в сборе

• Блок котла без изоляции и обшивки
• Лестницы и площадки
• Арматура и КИП

Дополнительная комплектация

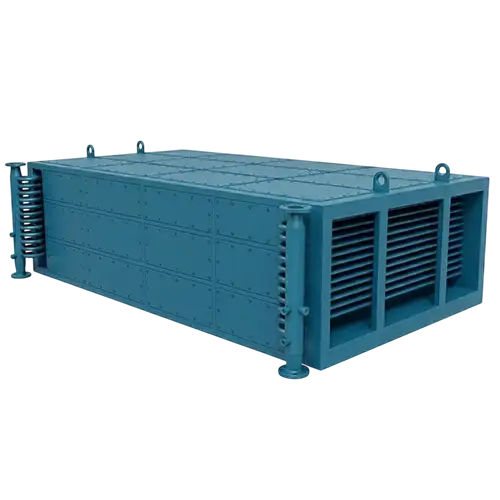

Стальной экономайзер БВЭС-IV-1

Чугунный экономайзер ЭБ1-330

Вентилятор ВДН-10

Дымосос ДН-10

Циклон ЦБ-49

Устройство и принципы работы

Котёл КЕ-10-24-250С(ТЛЗМ) работает по одноступенчатой схеме испарения. Питательная вода из экономайзера подаётся в верхний барабан, откуда по перфорированной трубе поступает в нижний барабан через кипятильный пучок. Насыщенный пар направляется в пароперегреватель, установленный в начале конвективного пучка, а перегретый пар выходит из верхнего коллектора. Топка оборудована пневмомеханическими забрасывателями с моноблочной ленточной цепной решёткой обратного хода. Особенностью конструкции является устройство возврата уноса, которое возвращает оседающие частицы топлива в топку для дожигания. Топочная камера разделена на собственно топку и камеру догорания, что повышает КПД за счёт снижения недожога топлива. Котёл оснащён системой охлаждения барабанов пароводяной смесью для защиты от перегрева.

Дополнительные услуги

• Демонтажные работы
• Монтажные работы
• Замена трубной системы парового котла КЕ-10-24-250С (ТЛЗМ)
• Замена барабанов парового котла КЕ-10-24-250С (ТЛЗМ)
• Замена коллекторов парового котла КЕ-10-24-250С (ТЛЗМ)
• Обмуровочные работы
• Монтаж и наладку кипиа
• Пусконаладочные работы
• Предоставление пакета документов для инспекции ростехнадзора (допуски сро)

Запасные части

• Барабан верхний
• Барабан нижний
• Поверхности нагрева / Трубная система котла
• Экранные трубы
• Конвективные (кипятильные) трубы / конвективный пучок
• Опускные и перепускные трубы
• Нижние коллекторы
• Система возврата уноса и острого дутья
• Пароперегреватель
• Перегородка чугунная
• Лаз для котла
• Люк для котла
• Люк обдувочный (лючок для обдувки)
• Водоуказательные приборы
• Аппарат обдувочный

Технические характеристики

Обмуровочные материалы

• Кирпич ог. ШБ‑5 — 8000 уг. / 10 000 ГМ;
• Кирпич кл. ШБ‑5 — 250 шт.;
• Кирпич кр. одинарный — 20 000 шт.;
• Мертель — 2 т.;
• Шамот крупный — 1 т.;
• Асбест распушонка — 450 кг;
• Асбест листовой — 80 листов;
• Асбест шнуровой — 6 бухт (D 25–30 мм);
• Вата МКРР огнеупорная — 150 тюков;
• Сетка рабица — 3 рулона (яч. 20×20);
• Металл b=2 мм, 2500×1250 — 35 листов (лёгк. обм.);
• Металл b=1 мм, 2500×1250 — 2 листа ГМ;
• Цемент глинозёмистый — 200 кг;
• Жидкое стекло — 80 литров;
• Цемент портланд — 150 кг;
• Глина ог. порошковая — 1000 кг;
• Песок просеянный — 4 т.
