Паровой котел КЕ-25-39-400С (Е-25-3,9-400Р)

Описание

Паровой котёл КЕ-25-39-400С (Е-25-3,9-400Р) — промышленный водотрубный двухбарабанный котёл паропроизводительностью 25 т/ч с рабочим давлением 3,9 МПа и температурой пара 400 °C, рассчитанный на сжигание твёрдого топлива (антрацита) и оснащённый экранированной топкой, конвективным пучком и двухступенчатой схемой испарения.

Расшифровка наименования

• КЕ — Котел паровой
• 25 — паропроизводительность, т/ч
• 39 — давление пара, кгс/см²
• 400 — температура пара, °C
• С — исполнение котла
• ТЧМ — тип топки
• Е-25-3,9-400Р — альтернативное обозначение, где 3,9 соответствует давлению в МПа

Базовая комплектация в сборе

• Котел тремя блоками (конвективный, передний топочный, задний топочный)
• Лестницы и площадки
• Арматура и КИП

Дополнительная комплектация

Стальной экономайзер БВЭС-V-1

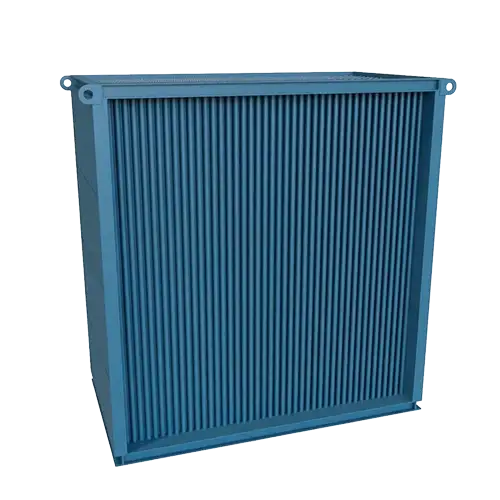

Воздухоподогреватель ВП-О-498

Вентилятор ВДН-13

Дымосос ДН-17Х

Циклон ЦБ-49

Устройство и принципы работы

Котёл КЕ-25-39-400С(ТЧМ) состоит из двух барабанов диаметром 1000 мм (верхнего и нижнего) с межцентровым расстоянием 2750 мм. Принцип работы основан на двухступенчатой схеме испарения. В топочной камере происходит сгорание антрацита, при этом струи острого дутья создают газовые вихри для лучшего выгорания топлива. Насыщенный пар из верхнего барабана направляется в пароперегреватель, установленный в начале конвективного пучка, где происходит его перегрев до 400°C. Особенностью конструкции является разделение топочной камеры на два блока с самостоятельными циркуляционными контурами. Движение газов осуществляется напрямую без поворотов. Котёл оснащён устройством возврата уноса для дожигания оседающих частиц топлива.

Дополнительные услуги

• Демонтажные работы
• Монтажные работы
• Замена трубной системы парового котла КЕ-25-39-400С (Е-25-3,9-400Р)
• Замена барабанов парового котла КЕ-25-39-400С (Е-25-3,9-400Р)
• Замена коллекторов парового котла КЕ-25-39-400С (Е-25-3,9-400Р)
• Обмуровочные работы
• Монтаж и наладку кипиа
• Пусконаладочные работы
• Предоставление пакета документов для инспекции ростехнадзора (допуски сро)

Запасные части

• Барабан верхний
• Барабан нижний
• Поверхности нагрева / Трубная система котла
• Экранные трубы
• Конвективные (кипятильные) трубы / конвективный пучок
• Опускные и перепускные трубы
• Нижние коллекторы
• Система возврата уноса и острого дутья
• Пароперегреватель
• Перегородка чугунная
• Лаз для котла
• Люк для котла
• Люк обдувочный (лючок для обдувки)
• Водоуказательные приборы
• Аппарат обдувочный

Технические характеристики

Обмуровочные материалы

• Кирпич ог. ШБ‑5 — 10 000 уг., 12 000 ГМ
• Кирпич кл. ШБ‑5 — 350 шт.
• Кирпич кр. одинарный — 3 500 шт.
• Мертель — 2 т.
• Шамот крупный — 1,5 т.
• Асбест распушонка — 1 000 кг.
• Асбест листовой — 100 листов
• Асбест шнуровой — 6 бухт (D 25–30 мм)
• Вата МКРР огнеупорная — 200 тюков
• Сетка рабица — 2 рулона (яч. 20×20)
• Металл b=2 мм, 2500×1250 — 50 листов (лёгк. обм.)
• Металл b=1 мм, 2500×1250 — 2 листа ГМ
• Цемент глинозёмистый — 300 кг
• Жидкое стекло — 100 литров
• Цемент портланд — 200 кг
• Глина ог. порошковая — 1 500 кг
• Песок просеянный — 5 т.

Как сделать заказ?

Заказать паровой котел КЕ-25-39-400С (Е-25-3,9-400Р) по лучшей цене от производителя можно, оставив заявку через форму на нашем сайте, позвонив нам по телефону +79132176897 или отправив запрос на электронную почту zakaz@pkaem.ru. Если вы нашли предложение дешевле, пришлите нам коммерческое предложение конкурента, и мы гарантированно предложим более выгодные условия на всю сертифицированную продукцию с доставкой по всей России. Заполните форму — менеджер свяжется, уточнит ТЗ и подготовит коммерческое предложение.
