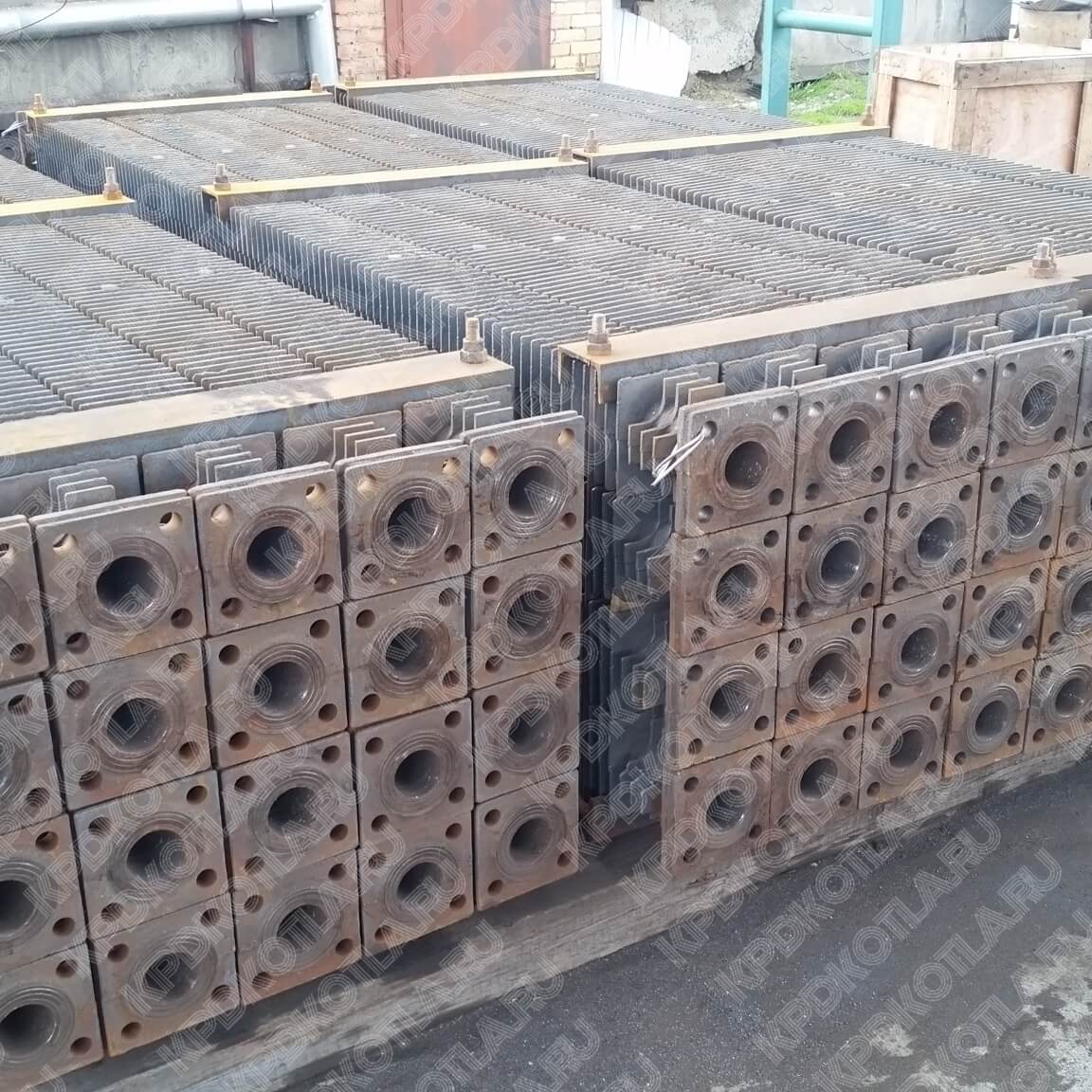

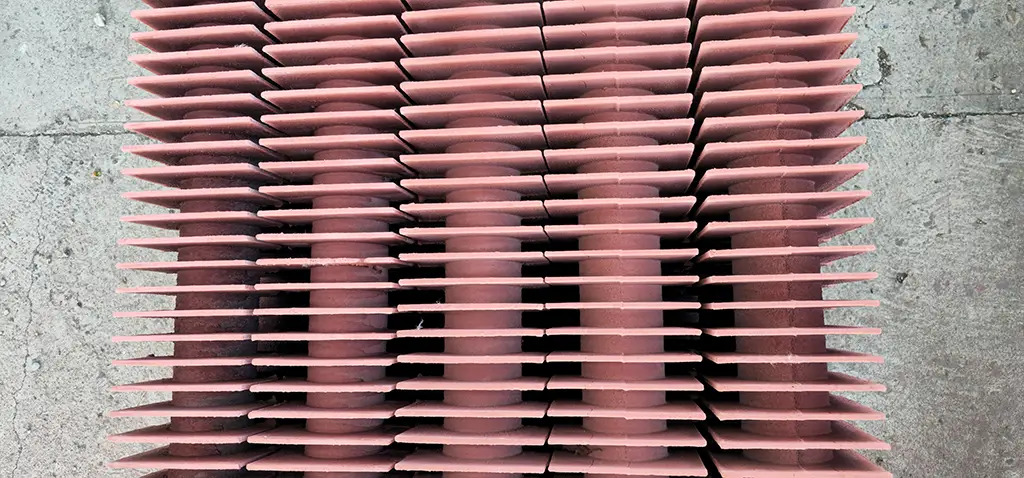

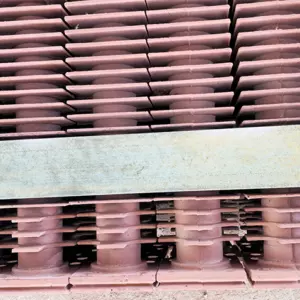

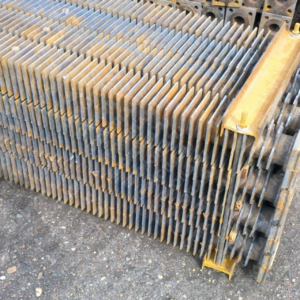

Труба чугунная ребристая экономайзерная Т 215.00.001Г-01 длиной 3 метра — основной теплообменный элемент водяных блочных экономайзеров системы ВТИ. Изделие предназначено для подогрева питательной воды паровых и водогрейных котлов за счёт утилизации тепла уходящих дымовых газов, что повышает КПД котельной установки на 5–12%.

Важно для монтажных организаций: при замене вышедших из строя труб в действующем экономайзере рекомендуется менять весь горизонтальный ряд (колонку), так как соседние ребра уже имеют наработку и износ от агрессивного воздействия дымовых газов и сернистой коррозии.

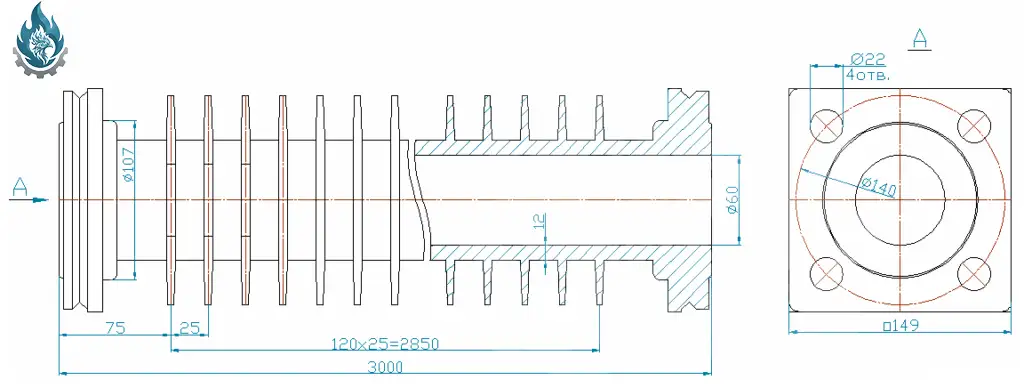

Чертёж

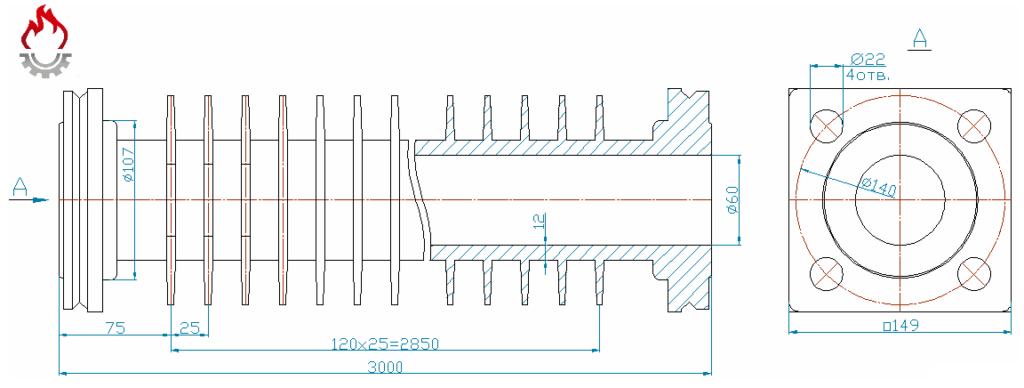

Чертеж трубы чугунной ребристой экономайзерной 3 метра Т 215.00.001Г-01
Чертеж трубы чугунной ребристой экономайзерной 3 метра Т 215.00.001Г-01

Технические характеристики

Наименование характеристики Значение
Номер чертежа Т215.00.001Г-01
Длина, м 3
Марка чугуна СЧ-15
Внутренний диаметр, мм 60
Размер фланцев, мм 150х150
Размер ребер, мм 146х146
Количество рёбер, шт 115
Предельное рабочее давление, МПа 3,0
Площадь поверхности нагрева,
м2		 4,49
Максимальная температура газов, °С 425
Масса, кг 114,8

Применение в чугунных экономайзерах

Тип экономайзера Количество
Экономайзер чугунный
ЭБ1-646		 135
Экономайзер чугунный
ЭБ1-808		 171
