Паровой котел ДКВр-10-13КШ (Е-10-1,4Д) россыпью

Описание

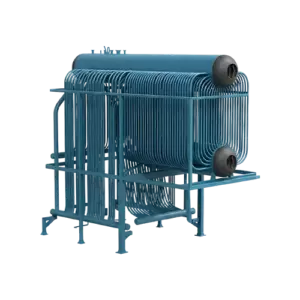

Котёл паровой ДКВр-10-13КШ (Е-10-1,4Д) — паровой вертикально-водотрубный котёл с экранированной топочной камерой и кипятильным пучком, выполненных по конструктивной схеме «Д», характерной особенностью которой является боковое расположение конвективной части котла относительно топочной камеры.

Базовая комплектация в сборе

• Котел россыпью
• Лестницы и площадки
• Предтопок Шершнева

Технические характеристики

• Температура питательной воды, °С: 100
• Температура пара на выходе, °С: насыщ. 194
• Вид поставки: Россыпью
• Масса котла без топки (в объеме заводской поставки), кг: 17828
• Габариты компоновки, LxBxH, мм: 10760х5830х10385
• Габариты транспортабельного блока, LxBxH, мм: россыпью
• Расход расчетного топлива (топливо №1) , кг/ч (м3/ч — для газа и жидкого топлива): 3355
• Расчетный КПД (топливо №1), %: 76
• Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2): 1,3(13,0)
• Тип котла: Паровой
• Номер чертежа компоновки: 00.8002.402
• Паропроизводительность, т/ч: 10
• Вид расчетного топлива: 1 — Фрезерный торф
