Экономайзер чугунный ЭБ1-330 (ЭП1-330)

Назначение и область применения

Чугунный экономайзер ЭБ1-330 предназначен для повышения КПД котельных установок за счёт нагрева питательной воды теплом отходящих дымовых газов. Применяется на:

• заводах и фабриках с паровыми котлами ДЕ, ДКВр, КЕ, Е-1/9;
• отопительно-производственных и муниципальных котельных;
• объектах с водогрейными котлами давлением до 2,4 МПа;
• теплоснабжающих организациях, обслуживающих ЖКХ, школы, больницы, детские сады;
• проектируемых и модернизируемых котельных установках.

Конструкция и комплектация ЭБ1-330

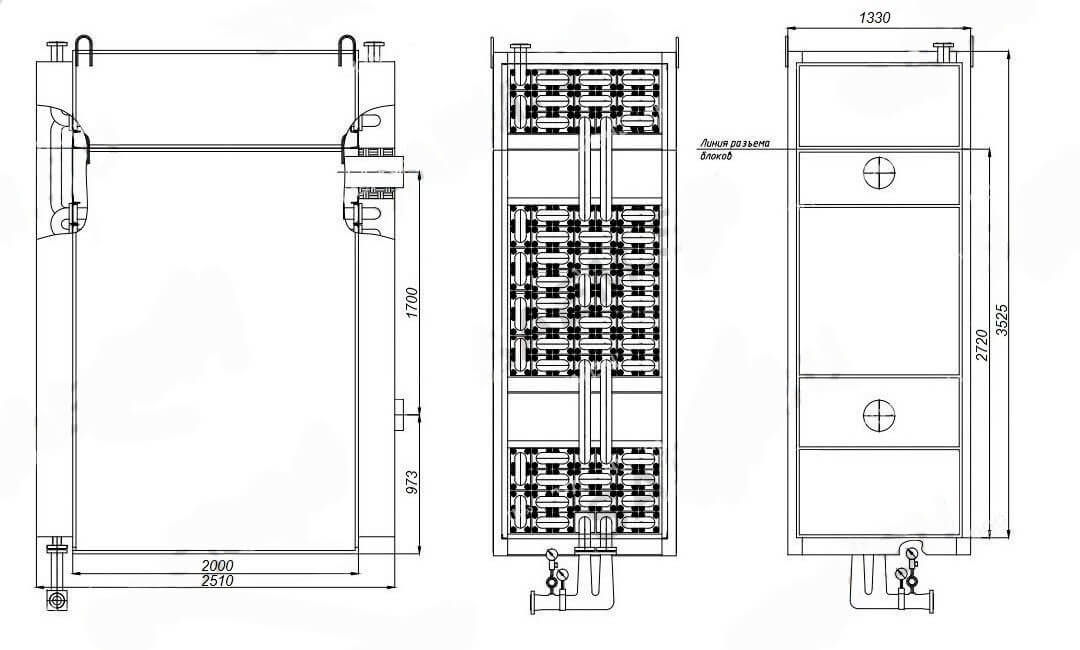

Экономайзер представляет собой блок из ребристых чугунных труб, соединённых между собой калачами. Конструкция системы ВТИ обеспечивает повышенную теплоотдачу и устойчивость к низкотемпературной коррозии.

Труба экономайзерная 2 метра (ВТИ)

Основной элемент — чугунная ребристая труба длиной 2000 мм с квадратными фланцами. Площадь поверхности одной трубы — 2,95 м². Производится из серого чугуна марки СЧ-20 по ОСТ 108.271.105-76.

Дополнительные элементы

• Калачи соединительные (чугунные);
• Фланцы, прокладки, крепёж;
• Обдувочный аппарат для очистки поверхностей от золовых отложений;
• Обшивка и каркас;
• Предохранительный клапан (опция).

Принцип работы чугунного водяного экономайзера

Дымовые газы от котла проходят между ребристыми трубами, отдавая тепло движущейся внутри труб питательной воде. Подогретая вода поступает в барабан котла, что снижает расход топлива на 5–12% и повышает КПД котельной установки.

Преимущества чугунных экономайзеров системы ВТИ

• Долговечность — срок службы чугунных труб до 20 лет;
• Стойкость к сернокислотной коррозии в отличие от стальных аналогов;
• Ремонтопригодность — замена производится поэлементно;
• Высокая площадь теплообмена за счёт ребристой поверхности;
• Совместимость с большинством отечественных котлов;
• Простой монтаж блочной конструкции.

Совместимость с котлами

Экономайзер ЭБ1-330 устанавливается за паровыми котлами производительностью 10–25 т/ч:

• ДЕ-10, ДЕ-16, ДЕ-25;
• ДКВр-10, ДКВр-20;
• КЕ-10, КЕ-25;
• водогрейные котлы КВ-ГМ, ТВГ при рабочем давлении до 2,4 МПа.

Цена экономайзера ЭБ1-330 и условия поставки

Стоимость экономайзера ЭБ1-330 рассчитывается индивидуально и зависит от комплектации (с обдувочным аппаратом или без), объёма заказа и условий доставки. Мы предлагаем:

• отгрузку с завода-изготовителя;
• полный пакет документов (паспорт, сертификат, разрешение Ростехнадзора);
• доставку ж/д и автотранспортом по РФ, Казахстану, Беларуси;
• шеф-монтаж и пусконаладку;
• гарантию 24 месяца.

FAQ — частые вопросы

Чем отличается ЭБ1-330 от ЭП1-330?

ЭБ1-330 — блочный экономайзер без обводного газохода, ЭП1-330 — с обводным газоходом для регулирования температуры дымовых газов.

Какая длина трубы экономайзерной у ЭБ1-330?

Применяется стандартная чугунная ребристая труба ВТИ длиной 2 метра с площадью поверхности 2,95 м².

Можно ли использовать ЭБ1-330 для водогрейных котлов?

Да, при условии, что рабочее давление в системе не превышает 2,4 МПа, а температура воды на входе — не ниже 65 °C для предотвращения конденсации.

Какой срок изготовления?

Стандартный срок производства — от 30 до 60 рабочих дней с момента предоплаты.
