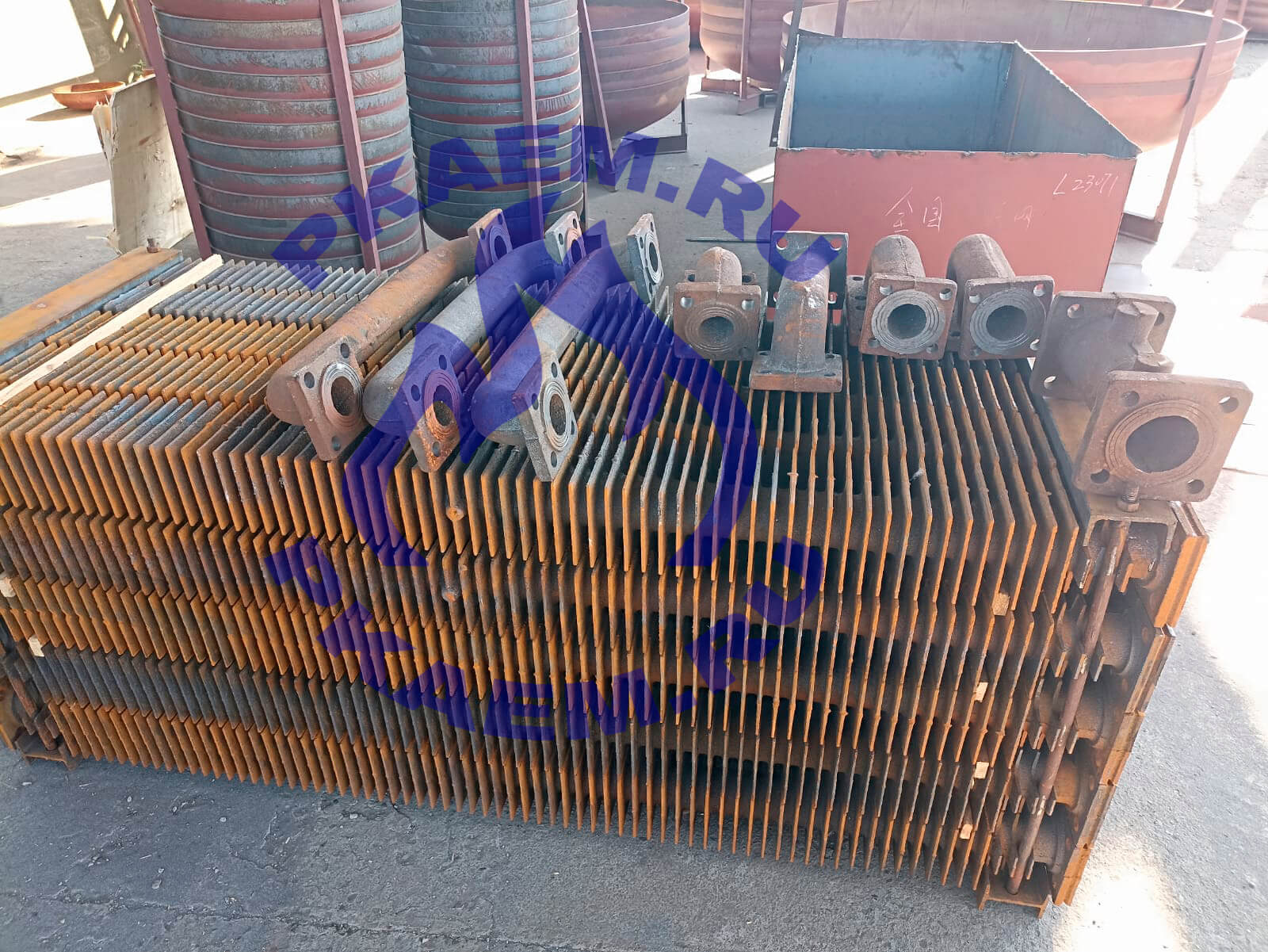

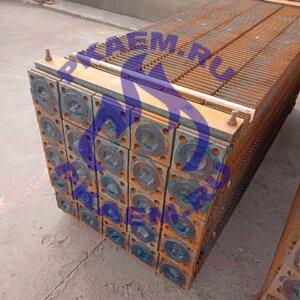

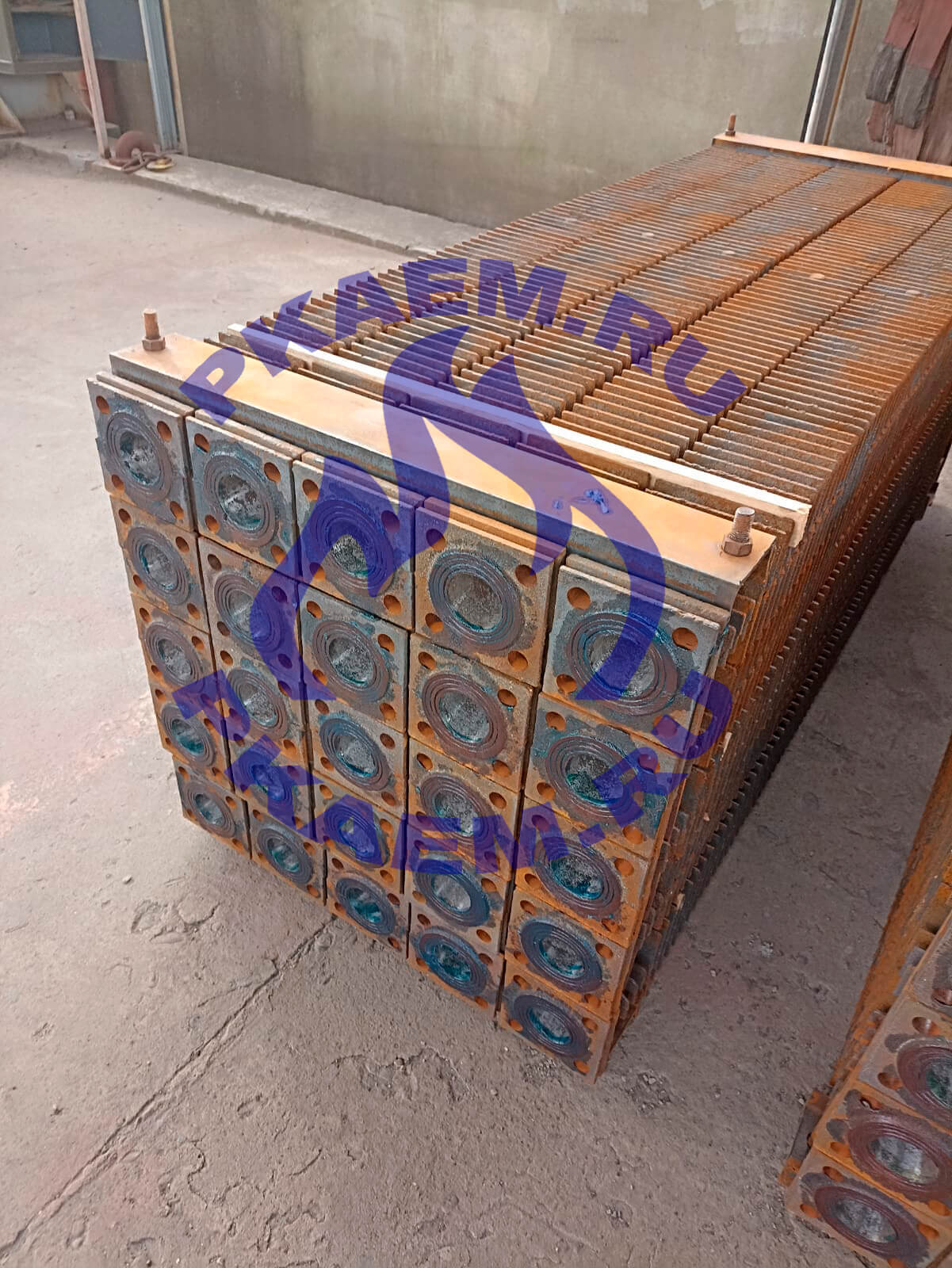

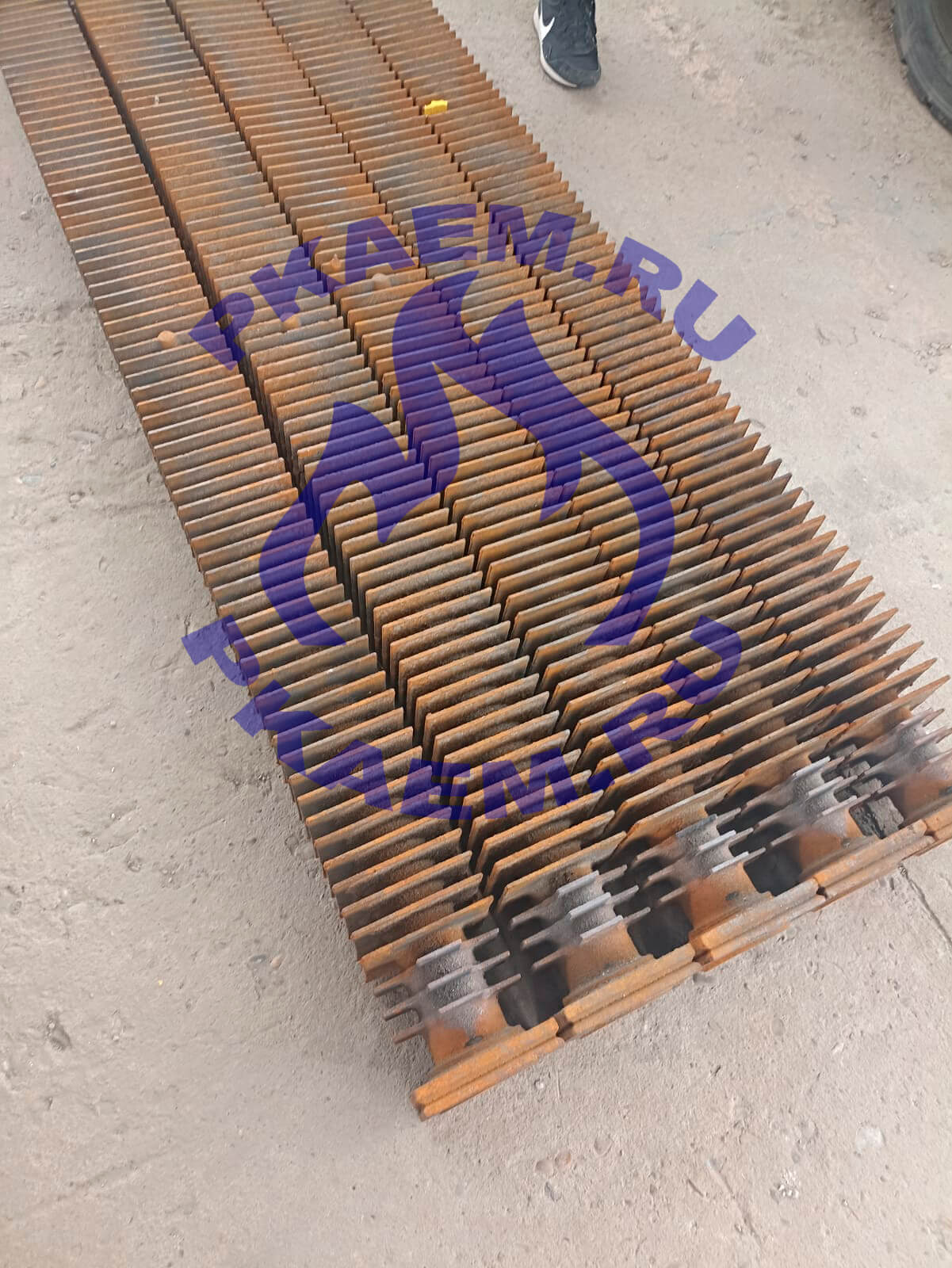

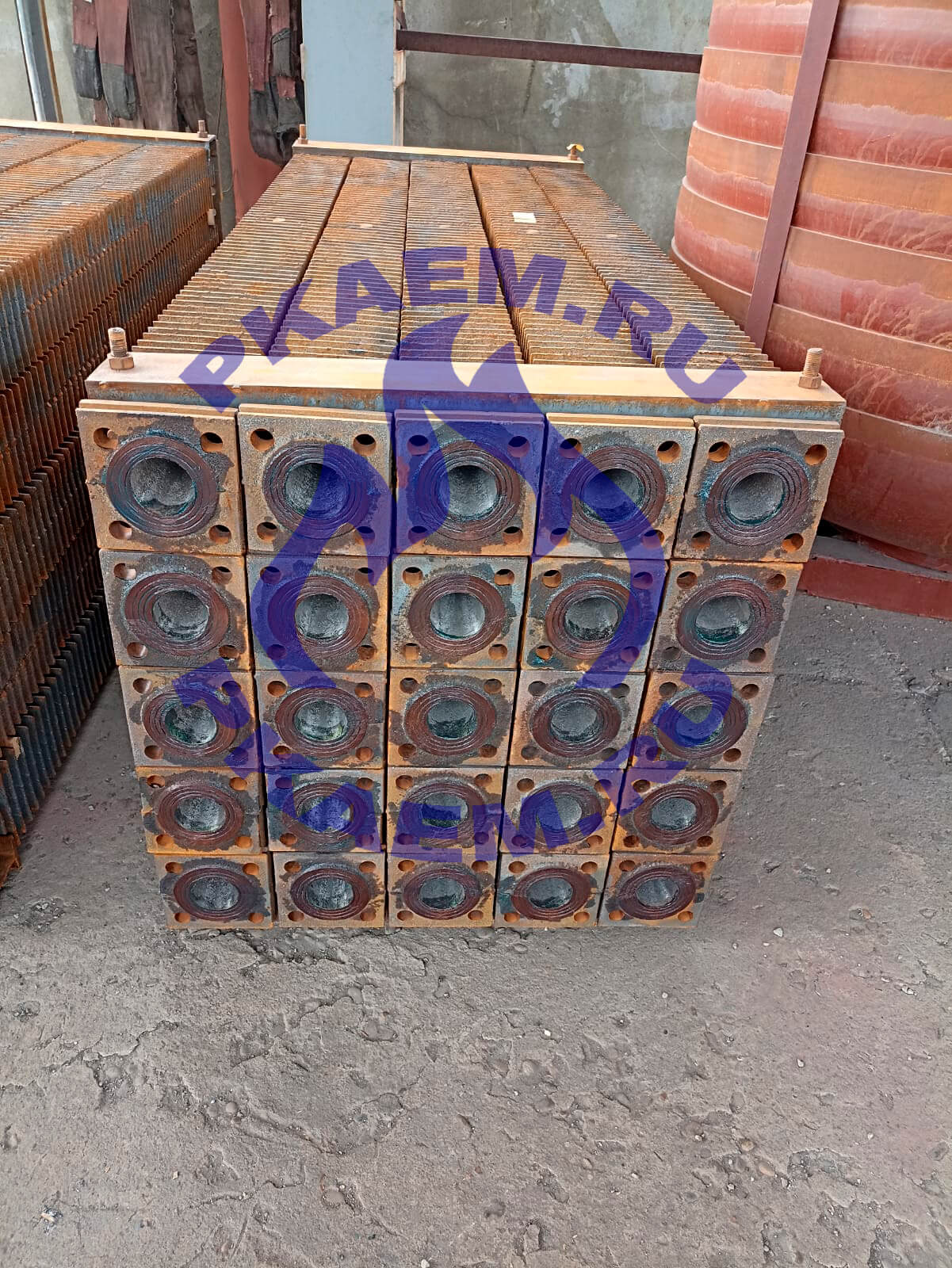

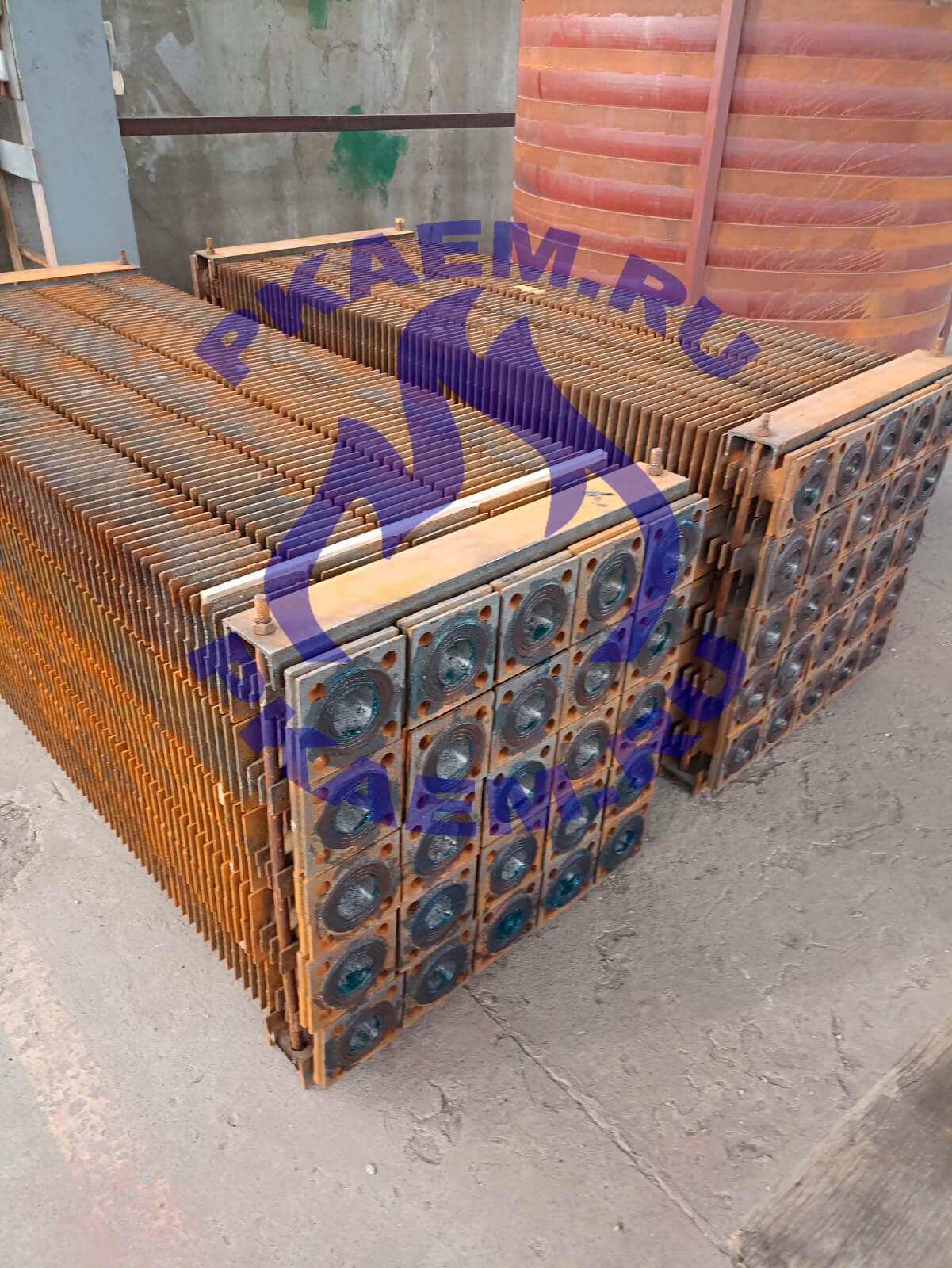

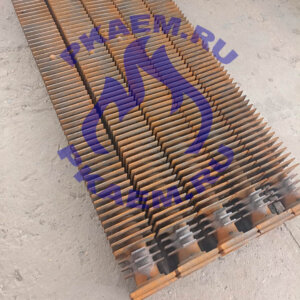

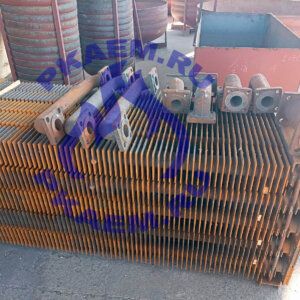

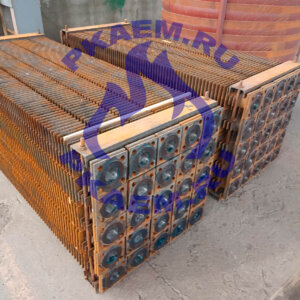

Труба чугунная ребристая экономайзерная 2 метра Т 215.00.001Г

Конструкция и принцип работы чугунной ребристой трубы

Чугунная экономайзерная труба представляет собой литое изделие с двумя квадратными фланцами на торцах и продольно-поперечным оребрением по всей наружной поверхности. Конструктивные особенности:

• Оребрение увеличивает поверхность теплообмена с дымовыми газами в 10–12 раз по сравнению с гладкой трубой.

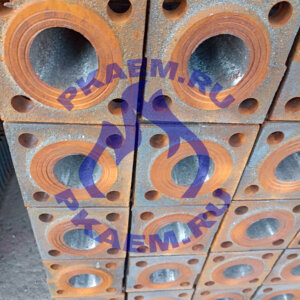

• Квадратные фланцы с отверстиями под шпильки М20 обеспечивают плотную сборку труб в блоки и колонки экономайзера.
• Калачи (соединительные двойники) соединяют трубы в змеевики, обеспечивая последовательное движение питательной воды.
• Чугун СЧ-15 обладает высокой стойкостью к низкотемпературной коррозии от конденсата сернистых соединений.

  Чугунные экономайзерные трубы изготавливаются из серого чугуна марки СЧ-15 (ГОСТ 1412-85) с добавлением магния, церия и других модификаторов для улучшения качественных характеристик. Изделия отличаются наличием монолитно отлитого поперечного оребрения, которое значительно увеличивает площадь теплообмена и повышает общую эффективность системы. Конструкция труб предусматривает квадратное сечение и оснащается приварными фланцами (квадратной или круглой формы) для герметичного соединения между собой через специальные канавки с прокладками или при помощи стальных дуг-«калачей». Внешняя поверхность труб обычно обрабатывается защитной грунтовкой, а для монтажа, помимо фланцевого метода, может применяться резьбовое соединение.

Принцип работы экономайзера на чугунных ребристых трубах

Питательная вода поступает в нижний коллектор экономайзера и движется снизу вверх по змеевикам из ребристых труб. Навстречу воде по межтрубному пространству проходят дымовые газы из котла. За счёт большой площади оребрения тепло эффективно передаётся от газов к воде, нагревая её до температуры 130–150 °C перед подачей в барабан котла.

Технические характеристики

Допускается, что на трубах может не быть рёбер, но не более чем в 10% от общего количества.

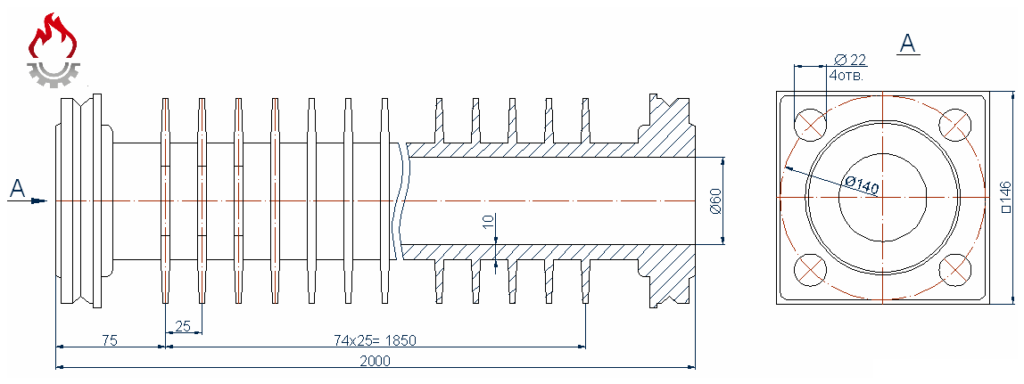

Чертёж трубы экономайзерной 2 метра

Преимущества

Преимущества трубы чугунной экономайзерной:

• устойчивость к коррозии как внутренней, так и внешней поверхности;
• хорошая теплопроводность;
• способность продолжительное время удерживать тепло;
• низкая стоимость по сравнению со стальными аналогами;
• длительный срок эксплуатации (более 10 лет).

Применяемость в чугунных экономайзерах

Экономайзерные трубы используются в различных типах чугунных экономайзеров.

Производство и контроль качества

Труба чугунная ребристая экономайзерная Т 215.00.001Г изготавливается на сертифицированных литейных производствах с многоступенчатым контролем качества:

• Входной контроль шихты и расплавленного чугуна (химический анализ, спектрометрия).
• Контроль геометрических размеров после механической обработки.
• Гидравлические испытания каждой трубы давлением 3,6 МПа (36 кгс/см²) в течение 5 минут.
• Визуальный контроль поверхности и оребрения на отсутствие раковин, трещин, недоливов.
• Покраска защитным лакокрасочным покрытием для транспортировки и хранения.

Условия поставки и доставки

Сроки изготовления

• Со склада — отгрузка в день оплаты.
• Под заказ — 10–25 рабочих дней в зависимости от партии.

География доставки

Отправляем чугунные ребристые трубы во все регионы РФ: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Уфа, Челябинск, Краснодар, Ростов-на-Дону, Самара, Пермь, а также в Беларусь, Казахстан, Узбекистан, Кыргызстан и Армению.

Способы доставки

• Автотранспортом грузоперевозчиков (ПЭК, Деловые Линии, КИТ, Байкал-Сервис).
• Железнодорожным транспортом — повагонные и контейнерные отправки для крупных партий.
• Самовывоз со склада.

Монтаж и эксплуатация чугунных ребристых труб

Рекомендации по монтажу

1. Перед монтажом проверьте трубу на отсутствие сколов фланцев и трещин.
2. Используйте паронитовые прокладки толщиной 2–3 мм между фланцами труб и дуг.
3. Затяжку шпилек производите равномерно крест-накрест, без чрезмерного усилия (момент 80–100 Н·м).
4. После монтажа экономайзера проведите опрессовку давлением 1,25 от рабочего.

Регламент обслуживания

• Периодическая очистка оребрения от золовых отложений (дробевая очистка или обдувка).
• Контроль температуры уходящих газов — она не должна опускаться ниже точки росы (110–130 °C).
• Поддержание температуры питательной воды на входе не ниже 60 °C для предотвращения сернокислотной коррозии.
