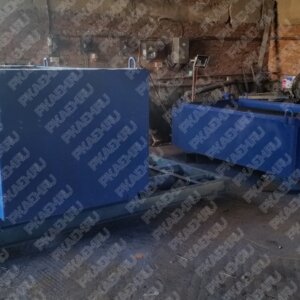

Экономайзер чугунный ЭБ1-300 И (П)

Экономайзер чугунный ЭБ1-300 — это блочный водяной теплоутилизатор, предназначенный для подогрева питательной воды паровых и водогрейных котлов за счёт тепла уходящих дымовых газов. Установка экономайзера ЭБ1-300 повышает КПД котельного агрегата на 5–12%, существенно снижает расход топлива и срок окупаемости котельного оборудования.

Чугунные экономайзеры серии ЭБ изготавливаются из ребристых труб ВТИ длиной 2 метра — проверенной десятилетиями конструкции, устойчивой к низкотемпературной коррозии и агрессивным компонентам дымовых газов. Это делает водяные экономайзеры ЭБ1-300 идеальным решением для заводов, фабрик, муниципальных и производственных котельных.

Содержание

Назначение и область применения экономайзера ЭБ1-300

Водяной экономайзер ЭБ1-300 устанавливается в газоходе за котлом и используется для утилизации теплоты уходящих дымовых газов. Подогретая в экономайзере вода подаётся в барабан парового котла или в обратную линию системы теплоснабжения водогрейного котла.

Где применяется чугунный экономайзер ЭБ1-300:

Заводы и фабрики с паровыми котлами производительностью от 10 до 25 т/ч
Отопительно-производственные котельные промышленных предприятий
Муниципальные котельные ЖКХ и теплоснабжающих организаций
Объекты с водогрейными котлами рабочим давлением до 2,4 МПа (КВ-ГМ, ПТВМ, КЕ)
Социальные объекты — котельные школ, больниц, детских садов
Реконструируемые котельные при модернизации с целью повышения КПД

Совместимость с котлами:

Экономайзер ЭБ1-300 рассчитан для работы в комплекте со следующими котлоагрегатами:

Паровые котлы серии ДЕ-10, ДЕ-16, ДЕ-25 (давление 1,4 и 2,4 МПа)
Котлы ДКВР-10, ДКВР-20
Водогрейные котлы КВ-ГМ, КВ-ТС, ПТВМ, Е-1/9 — Е-25/14
Газомазутные и твердотопливные котлы соответствующей мощности

Технические характеристики

Наименование	Значение
Площадь поверхности нагрева, м²	302,4
Кол-во колонок	1
Водяной объем, м³	0,63
Номинальный расход воды (расчетный), т/ч	11,0
Длина труб, м	2,0
Количество рядов по горизонтали, шт	6
Количество рядов по вертикали, шт	16
Рабочее давление, МПа (кгс/см²)	2,5 (25)
Гидравлическое сопротивление, МПа (кгс/см²), не более	0,2 (2)
Аэродинамическое сопротивление, МПа (мм.вод.ст.), не более	343 (35)
Температура воды на входе (мин), °С	100
Температура воды на выходе (мин), оС	140
Применяемость к котлам	КЕ-10, ДКВр-10, ДЕ-16
Габаритные размеры LxBxH, мм	2520x1180x3675
Масса, кг	10650
Срок изготовления, дней	20-25

Конструкция и устройство блочного экономайзера ЭБ1-300

Чугунный блочный экономайзер ЭБ1-300 представляет собой сборную конструкцию из чугунных ребристых труб ВТИ, соединённых между собой калачами и фланцами. Все элементы заключены в металлический каркас с обмуровкой из шамотного кирпича или жаростойкого бетона.

Основные конструктивные элементы:

Ребристые чугунные трубы (ВТИ) — длина 2 м, наружный диаметр 76 мм, шаг рёбер 9,5 мм. Развитая поверхность оребрения обеспечивает максимальный теплосъём.
Калачи — соединительные элементы между трубами, формируют змеевиковую схему движения воды.
Опорный каркас — стальной несущий корпус с площадками обслуживания.
Обмуровка — газоплотная футеровка стен газохода.
Обдувочное устройство — для очистки наружной поверхности труб от золовых отложений.
Арматура и предохранительная обвязка — клапаны, вентили, КИПиА.

Принцип работы экономайзера ЭБ1-300:

Питательная вода поступает в нижний коллектор экономайзера и движется змеевиком снизу вверх по чугунным ребристым трубам. Дымовые газы, выходящие из котла с температурой 250–400 °C, омывают оребрение труб в противотоке и охлаждаются до 130–160 °C, передавая тепло воде. Подогретая до 100–150 °C вода подаётся в котёл.

Преимущества чугунных водяных экономайзеров ЭБ1-300

🔥 Экономия топлива до 12%

Утилизация тепла уходящих газов снижает расход газа, мазута или угля и повышает КПД котельного агрегата.

🛡 Стойкость к коррозии

Чугун СЧ-20 устойчив к сернокислотной коррозии, возникающей при низкой температуре стенки труб.

⚙ Простой монтаж

Блочное исполнение позволяет монтировать экономайзер на готовом каркасе с минимальными сроками установки.

🔧 Ремонтопригодность

Поврежденную ребристую трубу 2 м легко заменить без демонтажа всего блока.

📈 Срок службы 12+ лет

При соблюдении регламентов обслуживания экономайзеры ЭБ работают 15–20 лет без капремонта.

📋 Соответствие нормам

Изготовление по ТУ и ГОСТ, наличие паспорта, сертификата ТР ТС, разрешения Ростехнадзора.

Труба экономайзерная 2 метра — ключевой элемент конструкции

Основой любого чугунного экономайзера ЭБ является ребристая чугунная труба ВТИ длиной 2 м. Аббревиатура ВТИ означает «Всероссийский теплотехнический институт» — именно там в середине XX века разработана конструкция этой трубы, ставшая стандартом для отечественных экономайзеров.

Параметры экономайзерной трубы 2 м:

Длина: 2000 мм
Наружный диаметр (без рёбер): 76 мм
Диаметр по рёбрам: 200 мм
Шаг рёбер: 9,5 мм
Количество рёбер: ≈ 210 шт. на трубу
Поверхность нагрева одной трубы: 1,1 м²
Масса: ≈ 33 кг
Материал: серый чугун марки СЧ-20 (ГОСТ 1412)

Ребристые трубы 2 м поставляются как в составе блочных экономайзеров, так и отдельно — в качестве запчастей для ремонта эксплуатируемых ЭБ1-300, ЭП2-94, ЭБ2-236И.

Комплект поставки экономайзера ЭБ1-300

Блок экономайзера (трубы ребристые ВТИ 2 м, калачи, фланцы)
Опорный металлический каркас
Обмуровочные материалы (по заказу)
Площадки и лестницы обслуживания
Обводной газоход с шибером (опция)
Запорная арматура и КИПиА (опция)
Обдувочный аппарат (опция)
Паспорт изделия, сертификат соответствия ТР ТС
Руководство по эксплуатации и монтажу
Сборочный чертёж и схема обвязки

Монтаж, обслуживание и эксплуатация

Этапы монтажа:

Подготовка фундамента и площадки установки в газоходе котла
Сборка опорного каркаса и установка нижнего коллектора
Монтаж чугунных ребристых труб с поэтапным подключением калачами
Гидравлические испытания (опрессовка давлением 1,5 P_раб)
Обмуровка и установка обдувочного устройства
Подключение питательного трубопровода и арматуры
Пусконаладочные работы и режимная наладка

Регламент обслуживания:

Обдувка наружной поверхности труб — не реже 1 раза в смену
Внутренняя промывка — не реже 1 раза в год
Контроль плотности фланцевых соединений — ежемесячно
Гидравлические испытания — 1 раз в 4 года
Контроль температуры воды на входе (не ниже 65 °C во избежание конденсации)

Купить экономайзер ЭБ1-300 — цена и условия поставки

Завод-изготовитель и официальные дилеры предлагают купить чугунный экономайзер ЭБ1-300 на следующих условиях:

Прямые поставки от производителя — без посреднических наценок
Изготовление под заказ за 30–45 рабочих дней
Со склада в Бийске — наличие уточняйте
Гарантия завода 18 месяцев со дня ввода в эксплуатацию
Доставка по всей России: автомобильным, ж/д и контейнерным транспортом
Шеф-монтаж и пусконаладочные работы силами специалистов завода
Скидки для проектных организаций, дилеров и крупных подрядчиков

Стоимость экономайзера ЭБ1-300 зависит от комплектации (с обмуровкой / без, с обводным газоходом, с площадками обслуживания), объёма партии и условий доставки. Для получения точной цены и коммерческого предложения отправьте запрос с опросным листом.

Частые вопросы об экономайзере ЭБ1-300

Что означает маркировка ЭБ1-300?

ЭБ — экономайзер блочный; цифра 1 — одноколонковое исполнение (3 трубы в горизонтальном ряду); 300 — количество ребристых чугунных труб длиной 2 м, формирующих поверхность нагрева 330 м².

Чем отличается ЭБ1-300 от ЭБ2-236И?

ЭБ1-300 имеет одноколонковое исполнение (3 трубы в ряду, 100 рядов), а ЭБ2-236И — двухколонковое (4 трубы в ряду). У ЭБ1-300 больше поверхность нагрева (330 м² против 260 м²) и выше теплопроизводительность.

Какие котлы можно агрегатировать с ЭБ1-300?

Паровые котлы ДЕ-25, ДКВР-20, КЕ-25, а также водогрейные котлы КВ-ГМ-30, ПТВМ-30 и аналогичные с расходом дымовых газов 30–45 тыс. м³/ч.

Можно ли использовать экономайзер ЭБ1-300 как кипящий?

Нет. Экономайзеры серии ЭБ относятся к некипящему типу — температура воды на выходе должна быть на 20 °C ниже температуры насыщения. Для кипящих режимов применяются стальные змеевиковые экономайзеры.

Какая минимальная температура воды на входе в экономайзер?

Для предотвращения низкотемпературной (сернокислотной) коррозии чугунных труб температура питательной воды на входе должна быть не ниже 65 °C при работе на природном газе и не ниже 70 °C — на мазуте.

Какой срок изготовления экономайзера ЭБ1-300?

Стандартный срок изготовления под заказ — 30–45 рабочих дней. При наличии готовых блоков на складе отгрузка возможна в течение 5–10 дней.

Поставляются ли отдельно ребристые трубы 2 м?

Да, чугунная экономайзерная труба ВТИ длиной 2 м отгружается как запасная часть для ремонта эксплуатируемых экономайзеров любых марок (ЭБ, ЭП, ВТИ).
