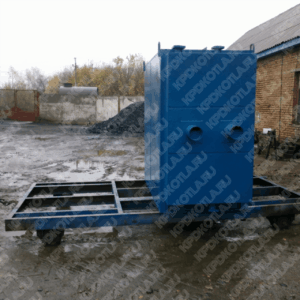

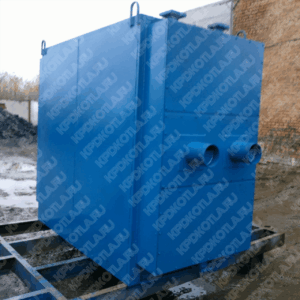

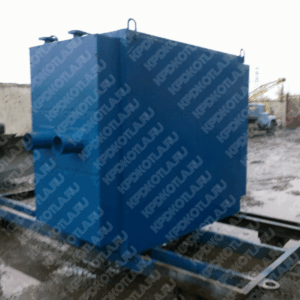

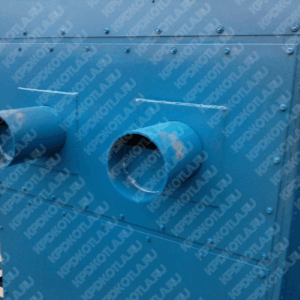

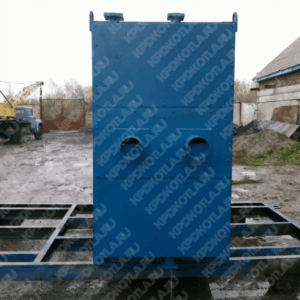

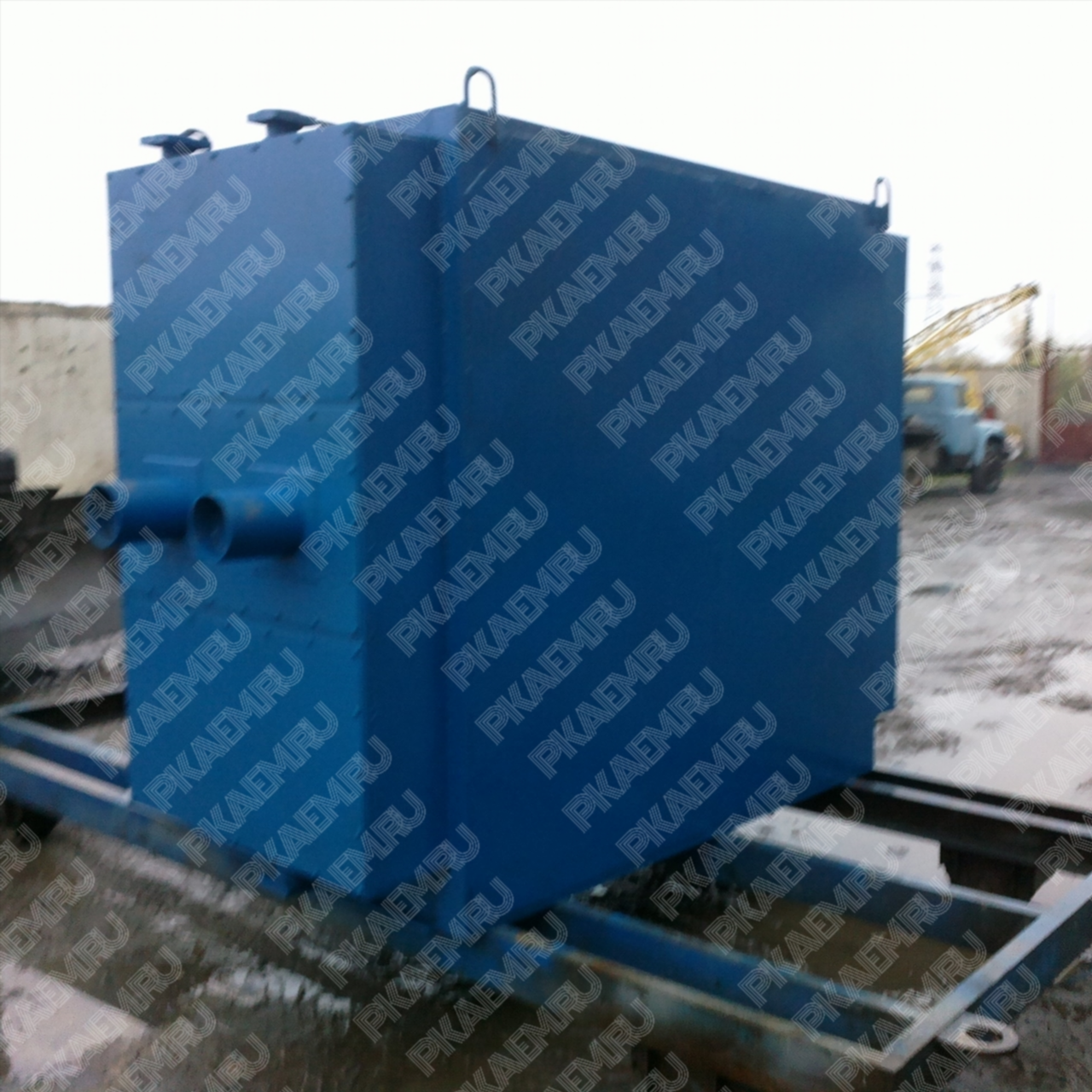

Экономайзер чугунный ЭБ2-142И (ЭП2-142И)

Экономайзер чугунный блочный ЭБ2-142 (ЭП2-142) — это теплообменное оборудование, предназначенное для подогрева питательной воды паровых и водогрейных котлов за счёт тепла уходящих дымовых газов. Аппарат относится к группе чугунных экономайзеров системы ВТИ (Всероссийского теплотехнического института) и применяется в составе котельных установок малой и средней мощности.

Цифровая маркировка «2-142» расшифровывается следующим образом:

2 — количество колонок чугунных труб (в данной модели — две);
142 — общее количество чугунных оребрённых труб в экономайзере.

Буква «Б» в обозначении ЭБ2-142 указывает на блочное исполнение (поставляется в собранном виде).

Содержание

Варианты исполнения и модификации

В зависимости от конструктивных особенностей и системы очистки поверхностей нагрева, выделяют следующие маркировки:

Маркировка	Тип экономайзера	Система очистки
ЭБ2-142	Блочный	Без специальной очистки
ЭП2-142	Питательный	Без специальной очистки
ЭБ2-142И	Блочный	Газоимпульсная очистка (ГИО)
ЭБ2-142П	Блочный	Паровая очистка
ЭП2-142И	Питательный	Газоимпульсная очистка (ГИО)
ЭП2-142П	Питательный	Паровая очистка

Назначение и область применения

Чугунный экономайзер ЭБ2-142 устанавливается за паровыми и водогрейными котлами с целью утилизации тепла дымовых газов, что позволяет существенно повысить КПД котельной установки и сократить расход топлива.

Основные сферы применения:

промышленные и отопительные котельные с котлами типа ДКВР, ДЕ, КЕ, Е-1/9, Е-2,5/14;
тепловые пункты предприятий пищевой, химической, деревообрабатывающей промышленности;
модульные и блочно-модульные котельные;
системы централизованного теплоснабжения ЖКХ;
паровые установки технологического назначения.

Тип топлива котлоагрегата:

Экономайзер ЭБ2-142 предназначен для работы с котлами, сжигающими газообразное и жидкое топливо (природный газ, мазут, дизельное топливо). При работе на твёрдом топливе с высокой зольностью (уголь, торф) необходимо предусмотреть систему очистки оребрения от золовых отложений.

Устройство и принцип работы экономайзера ЭБ2-142

Конструктивно блочный чугунный экономайзер представляет собой пакет горизонтально расположенных оребрённых чугунных труб, соединённых между собой калачами в змеевики. Пакеты установлены в металлическом каркасе с тепловой изоляцией и обшивкой.

Основные элементы конструкции:

Чугунные ребристые трубы (длиной 2000 мм) — основной теплообменный элемент;
Калачи (соединительные колена) — обеспечивают последовательное движение воды по трубам;
Каркас и обшивка — стальной несущий корпус с обмуровкой;
Обдувочное устройство — для очистки рёбер от сажи и золы;
Предохранительный клапан и арматура — на входе и выходе по воде;
Гляделки и лазы — для осмотра и обслуживания.

Принцип действия:

Питательная вода под давлением подаётся в нижний коллектор экономайзера и движется снизу вверх по змеевикам из чугунных оребрённых труб. Дымовые газы от котла проходят в межтрубном пространстве сверху вниз (противоток), отдавая тепло через развитую поверхность оребрения. Температура питательной воды на выходе должна быть на 20 °С ниже температуры насыщения в котле — таким образом, ЭБ2-142 является некипящим экономайзером.

Технические характеристики ЭБ2-142 (ЭП2-142)

Ниже приведены основные технические параметры экономайзера в соответствии с ОСТ 24.836.06 и заводской документацией производителя.

Наименование	Значение
Площадь поверхности нагрева, м²	141,6
Кол-во колонок	2
Водяной объем, м³	0,28
Номинальный расход воды (расчетный), т/ч	7,15
Длина труб, м	2,0
Количество рядов по горизонтали, шт	6
Количество рядов по вертикали, шт	7/8
Рабочее давление, МПа (кгс/см²)	1,6 (16)
Гидравлическое сопротивление, МПа (кгс/см²), не более	0,2 (2)
Аэродинамическое сопротивление, МПа (мм.вод.ст.), не более	343 (35)
Температура воды на входе (мин), °С	100
Температура воды на выходе (мин), оС	140
Применяемость к котлам	КЕ-4, ДКВр-4, ДЕ-6,5
Габаритные размеры LxBxH, мм	2520x1180x2000
Масса, кг	5300
Срок изготовления, дней	20-25

⚠️ Внимание: Точные характеристики могут незначительно отличаться у разных производителей. Перед заказом обязательно запрашивайте паспорт изделия и сертификат соответствия.

Габаритные размеры и масса

Габариты блочного экономайзера ЭБ2-142 учитываются при проектировании котельной и подборе помещения. Ниже представлены основные размеры:

Показатель	Значение
Длина	2520 мм
Ширина	1180 мм
Высота	2000 мм
Масса экономайзера (сухая)	≈ 5300 кг
Масса одной чугунной трубы	около 74 кг

В комплект поставки блочного исполнения (ЭБ2-142) входят: сборный экономайзер, обдувочное устройство, комплект арматуры, паспорт изделия, сертификат соответствия.

Преимущества чугунных экономайзеров серии ЭБ/ЭП

Чугунные экономайзеры остаются востребованным решением даже при наличии современных стальных аналогов. Это обусловлено рядом эксплуатационных преимуществ:

Высокая коррозионная стойкость. Чугун значительно лучше противостоит низкотемпературной (сернокислотной) коррозии при работе на серосодержащем топливе.
Развитая поверхность оребрения. Ребристые трубы обеспечивают эффективный теплообмен при компактных размерах аппарата.
Длительный срок службы — 10–20 лет при соблюдении регламента эксплуатации.
Ремонтопригодность. Замена отдельной трубы или калача возможна без демонтажа всего блока.
Экономия топлива до 5–10% за счёт утилизации тепла уходящих газов.
Простота обслуживания — обдувка от золы выполняется штатным устройством.
Сравнительно низкая цена относительно стальных рекуперативных теплообменников.

Монтаж и эксплуатация экономайзера ЭБ2-142

Установка чугунного экономайзера должна выполняться квалифицированной монтажной организацией, имеющей разрешение Ростехнадзора на проведение работ с теплоэнергетическим оборудованием.

Основные требования к монтажу:

Установка экономайзера производится в газоходе за котлоагрегатом до дымососа.
Обязательно предусматривается обводной газоход с шиберами для отключения экономайзера на период ремонта.
На входе и выходе по воде устанавливаются: запорная арматура, манометры, термометры, обратный и предохранительный клапаны.
Питательная вода должна быть химически очищенной и деаэрированной (ГОСТ 20995-75).
Тепловая изоляция корпуса выполняется минераловатными материалами с защитной обшивкой.

Регламент эксплуатации:

ежесменный осмотр и контроль параметров (давление, температура воды и газов);
обдувка поверхностей нагрева — 1–2 раза в смену;
гидравлические испытания — не реже 1 раза в 4 года;
наружный и внутренний осмотр — ежегодно;
ведение оперативного журнала и режимной карты.

Цена экономайзера ЭБ2-142 (ЭП2-142) и условия поставки

Стоимость чугунного экономайзера ЭБ2-142 зависит от исполнения (блочное или поэлементное), комплектации, объёма заказа и условий доставки.

В стоимость, как правило, входит:

экономайзер в сборе (или комплект для поэлементной сборки);
обдувочное устройство;
паспорт изделия и сертификат соответствия ТР ТС;
чертежи и схема обвязки;
гарантия производителя — 12–24 месяцев.

География поставок:

Отгрузка экономайзеров ЭБ2-142 (ЭП2-142) осуществляется по всей территории России и в страны СНГ: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Уфа, Краснодар, Ростов-на-Дону, Минск, Алматы и другие города. Доставка — автотранспортом или железной дорогой.

Часто задаваемые вопросы (FAQ)

В чём отличие ЭБ2-142 от ЭП2-142?
Технические характеристики у этих экономайзеров идентичны. Отличие только в исполнении: ЭБ — блочное (поставляется в сборе), ЭП — поэлементное (собирается на месте монтажа). Выбор зависит от условий доставки и подъёма в котельную.

Какой котёл подходит для экономайзера ЭБ2-142?
Экономайзер рассчитан на котлы паропроизводительностью 4–10 т/ч (например, ДКВР-4, ДКВР-6,5, ДЕ-4-14, ДЕ-6,5-14, КЕ-4, КЕ-6,5). Точный подбор выполняется по расходу дымовых газов и тепловому расчёту.

Можно ли использовать ЭБ2-142 с твердотопливными котлами?
Применение возможно, но требует дополнительных мероприятий: установки системы очистки от золы, защиты от абразивного износа и более частых обдувок. Для угольных котлов рекомендуем выбирать модификации с увеличенным шагом труб.

Какая экономия топлива достигается при установке экономайзера?
Установка чугунного экономайзера ЭБ2-142 позволяет повысить КПД котельной установки на 5–10% за счёт снижения температуры уходящих газов с 350–400 °С до 140–170 °С.

Какие сроки изготовления и поставки?
Стандартный срок изготовления — от 30 до 60 рабочих дней с момента подписания договора и поступления аванса. Доставка по России — 5–15 дней в зависимости от региона.

Нужно ли разрешение Ростехнадзора на монтаж?
Сам экономайзер ЭБ2-142 не относится к опасным производственным объектам, требующим регистрации. Однако работы по его монтажу должны выполняться организацией с допуском СРО, а ввод в эксплуатацию — оформляться актом.
